Middle Atlantic Products Thermo-Management

Ein sorgfältig geplantes Thermo-Management stellt sicher, dass Systeme, die in nicht klimatisierten Räumen wie Kellern oder Technikräumen aufgestellt sind, ausreichend gekühlt werden. Es gibt prinzipiell zwei Möglichkeiten, um die Innentemperatur für den ordnungsgemäßen Betrieb der Geräte im günstigen Bereich zu halten: passives und aktives Thermo-Management. Beim passiven Thermo-Management wird die natürliche Konvektion genutzt. In bestimmten Fällen müssen allerdings Lüfter verwendet werden, um genügend Luft durch den Schrank zu fördern (aktives Thermo-Management) und damit die gewünschte Innentemperatur aufrecht zu erhalten. Der Temperaturrechner bei www.middleatlantic.com oder unser Infoblatt Thermo-Management helfen Ihnen bei der Entscheidung, ob Ihr System ein passives oder ein aktives Thermo-Management benötigt.

Lüfterpanels

Die Lüfterpanels belegen 3 HE und sorgen für eine geräuscharme Kühlung. Die Panels werden mit installierten Lüftern und Gittern geliefert. Sie sind schwarz gebürstet und eloxiert oder mit schwarz strukturierter Pulverbeschichtung erhältlich.

eloxiert Art. #	strukturiert Art. #	Höhe	Geräusch	Lüfter	Luftdurchsatz
QFP-1-119	QTFP-1-119	133 mm (3 HE)	30 dBA	1x 119 mm	1,4 m3/min
QFP-2-119	QTFP-2-119	133 mm (3 HE)	33 dBA	2x 119 mm	2,8 m3/min

UQFP SERIE temperaturgeregelte, extra-leise Lüfterpanels

Luftdurchsatz 2,8 m3/min
Geschwindigkeitssteuerung für einen besonders leisen Lauf durch eingebauten, digitalen Prozessor mit externem Sensor
Anzeige der Innentemperatur und Warnmeldungen zur sofortigen Erkennung des Systemzustandes (bei D-Modellen)
Übertemperaturwarnung und Lüfterausfallmeldung vor Ort und an ein entferntes Steuerungssystem

Art. #	Display	Höhe	Geräusch	Lüfter	Luftdurchsatz
UQFP-4D-EU	ja	89 mm (2 HE)	27 dB	4x 80 mm	2,8 m3/min
UQFP-4-EU	nein	89 mm (2 HE)	27 dB	4x 80 mm	2,8 m3/min

Design-Lüfterpanel

Die clevere, leise und elegante Lösung für die Kühlung hochwertiger Geräte für den anspruchsvollen Kunden. Das Lüfterpanel verfügt über einen Prozessor zur Temperatursteuerung der Lüfterdrehzahl, um einen leisen und zuverlässigen Betrieb zu gewährleisten. Die perfekte Thermo-Managementlösung für Medien-, Vorführ- und andere Räume, in denen Technik sichtbar installiert ist.

Luftdurchsatz 2,8 m3/min
wertige, dezente Anzeige der Racktemperatur
Temperaturregelung durch einen eingebauten, digitalen Prozessor mit externem Sensor
Meldung bei Ausfall des externen Sensors
Übertemperaturwarnung und Lüfterausfallmeldung am Display und an entfernte Steuerungssysteme
lieferbar mit schwarzer gebürsteter und eloxierter Oberfläche

Art. #	Display	Höhe	Geräusch	Lüfter	Luftdurchsatz
UQFP-4DRA-EU	ja	89 mm (2 HE)	27 dB	4x 80 mm	2,8 m3/min

Lüfterpanels ohne Lüfter

Lüfterpanels für 119-mm-Standardlüfter. Sie sind aus 1,5 mm starkem Aluminium, 3 HE (133 mm) hoch, und abgekantet zur Aussteifung. Sie sind mit schwarz strukturierter Pulverbeschichtung oder schwarz gebürstet und eloxiert erhältlich.

eloxiert Art. #	strukturiert Art. #	Höhe	für
FP1	TFP1	133 mm (3 HE)	1x 119 mm Lüfter
FP2	TFP2	133 mm (3 HE)	2x 119 mm Lüfter
FP3	TFP3	133 mm (3 HE)	3x 119 mm Lüfter

Frontplatte mit Filtereinsatz

Die Frontplatte aus 1,5 mm starkem, gelochtem Stahlblech mit auswaschbarem Filter ist 3 HE hoch und 25 mm tief. Sie kann als Lüfterabdeckung oder als Filter-Lufteinlass verwendet werden.

Lüfter

Kugelgelagerte 230 V-Lüfter sind in den Größen 119 und 254 mm erhältlich. Der besonders leise QFAN besitzt ein Abdeckgitter mit schwarzer Pulverbeschichtung. Der AXS-FAN ist besonders flach und eignet sich für den Einsatz in Schränken der AXS-Serie. Montagematerial im Lieferumfang.

Art. #	Größe	Geräusch	Luftdurchsatz
FAN-119	119 mm	39 dBA	2,7 m3/min
QFAN-119	119 mm	<30 dBA	1,4 m3/min
AXS-FAN-119	119 mm	30 dBA	1,6 m3/min
FAN-254	254 mm	46 dBA	15,6 m3/min

Quiet-Cool Serie

Durchdachte Lüfterlösungen mit integrietem Thermostat - laufen nur, wenn es notwendig wird.
Netzteil im Lieferumfang.

Art. #	Größe	Geräusch	Luftdurchsatz
Comp-Cool	80 mm	19 dBA	0,23m3/min

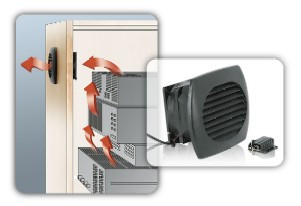

Cab-Cool	80mm	24dBA	0,57m3/min
CLS-Cool	400x146mm	25dBA	1,42 m3/min

Component Cooler

wird direkt auf den Lüftungsschlitzen von Geräten mit hoher Wärmeentwicklung montiert. 15 mm Bauhöhe erlaubt den Einsatz zwischen den Komponenten (8 mm Gummifüße für größeren Abstand incl.).

Einschalttemp. 32,2°C, Ausschalttemp. 31,1°C.
