Kabelmanagement
Ordnung im System, die auch einen schnellen Zugriff auf die Geräte für Wartungs- und Ausbauzwecke zulässt, nützt sowohl dem Errichter, als auch dem Kunden. Wenn man das Kabel-Management des Systems gut plant und dies innerhalb des gesamten Systems fortsetzt, wird die Installtation nicht nur von Vorne einen guten Eindruck hinterlassen.
Vertikale Kabelbefestigungsbleche
Die Kabelbefestigungsbleche aus Stahl werden senkrecht an den Seitenverstrebungen montiert und bieten eine zusätzliche Möglichkeit, Kabel zu befestigen. Die Kabelbefestigungsbleche können problemlos gekürzt werden. 25 mm schmale Ausführungen, wahlweise mit oder ohne vormontierten Bindesätteln, sind ebenso erhältlich wie 90 mm breite Versionen in 37 und 44 HE. VPE 6 Stk. |
|
| Art. # | Beschreibung | Stück |
|---|---|---|
| LACE-44LP | 90 mm breit, 44 HE mit Lochung für Kabelbinder | 6 |
| LACE-P | 50 mm breit, 44U | 6 |
| LACE-44-1P | 25 mm breit, 44U mit Gewinden für Bindesattel | 6 |
| LACE-44-1SP | 25 mm breit, 44U mit montierten Bindesätteln | 6 |
| TS-9 | Bindesättel und Schrauben | 9 |

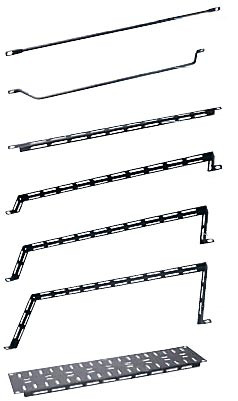

Horizontale Kabelführungen
Eine wirtschaftliche und effektive Möglichkeit des horizontalen Kabel-Managements bieten die 6-mm-Rundstäbe mit abgeflachten Enden (Modelle LBP-1R und LBP-1.5). Das Modell LBP-1.5 ist um 40 mm gekröpft. Die Modelle LBP-1A, LBP-2A, LBP-4A und LBP-6A sind L-förmig, verfügen über großzügige Bindeschlitze, eine spezielle Beschichtung zum Schutz der Kabel, und werden gerade und gekröpft (mit 50, 100 und 150 mm Offset) angeboten. VPE 10 Stk. LBP-1R und LBP-1.5Runde Stäbe (LBP-1R) für das Befestigen kleiner waagrecht verlaufender Kabelstränge. LBP-1.5 ist um 40 mm gekröpft LBP-1A, LBP-2A, LBP-4A und LBP-6AL-förmige Profile, um Kabel senk- oder waagrecht zu befestigen. Besonders für größere Kabelstränge geeignet. Die Modelle LBP-2A, LBP-4A und LBP-6A weisen eine Kröpfung von 50 mm, 100 mm beziehungsweise 150 mm auf. Wählen Sie den Offset passend zum Abstand zwischen Geräteanschlüssen und Winkelprofil. LBP-LTF Horizontales KabelbefestigungsblechDie LBP-LTF ist 2 HE hoch, mit einem breiten Flansch ausgestattet und verfügt über viel Fläche und Bindepunkte. |
|
| Art. # | Beschreibung | Stück |
|---|---|---|
| LBP-1R | Rundstab | 10 |
| LBP-1.5 | Rundstab, 40 mm Offset | 10 |
| LBP-1A | L-Profil | 10 |
| LBP-2A | L-Profil, 50 mm Offset | 10 |
| LBP-4A | L-Profil, 100 mm Offset | 10 |
| LBP-6A | L-Profil, 150 mm Offset | 10 |
| LBP-LTF | 2 HE Kabelbefestigungsblech | 10 |
Zubehör
"TW12" Klett-KabelbinderBefestigen Sie Kabelstränge sicher, ohne die Kabel zu beschädigen. Die wiederverwendbaren Kabelbinder TW12 sind 200 mm lang, bestehen aus Velcro®-Klettband und sind perfekt für zugempfindliche Kabel geeignet . VPE 12 Stk. |
|
"BR1 / BR2" Kabeldurchführung mit BürstendichtungBürstendichtung für flexiblen und ordentlichen Abschluss der Kabeldurchführungen. Die Ablage stellt weitere Kabelbindepunkte bereit. BR1 ist 1 HE, BR2 ist 2 HE hoch. Die 2 HE-Ausführung passt für alle Deckeloptionen der MW-Serie. |
|
"GR-30" KantenschutzSchützt die Kabel vor scharfen Kanten an Öffnungen und Ausschnitten. Schwarz, 9 m |
|
"GK4" GummiringDer Gummiring schützt durchgeführte Kabel bei den Serien ERK und WR. Er kann für alle Ausschnitte und Ausdrück-Öffnungen mit 100 mm Durchmesser verwendet werden und ermöglicht das Anreihen von Geräteschränken ohne teure Elektrodurchführungen. |
|
