DWR Serie

schwenkbarer Schrank zur Wandmontage

Schwenkbarer Wandschrank, abstandslos anreihbar mit integriertem Kabel-Management

  • Ein-Mann-Installation durch werkzeuglose Montage des Racks in den Wandrahmen
  • Die optionale innenliegende Verriegelung ermöglicht die Installation des Wandschranks in einer Ecke oder die abstandslose Platzierung zweier Schränke nebeneinander
  • Durch die verschweißte Konstruktion beträgt die Tragfähigkeit je nach Modell bis zu 140 kg
  • Unterschiedliche Schlüssel für das Schloss des Rackrahmens und der optionalen Fronttür für getrennten Zugang zu Bedienung und Wartung
  • Widerstandfähige, strukturierte Pulverbeschichtung, schwarz
 DWR

 Schwenkbarer Wandschrank

430 mm Tiefe
(380 mm nutzbar)
Art. #		 560 mm Tiefe
(510 mm nutzbar)
Art. #		 660 mm Tiefe
(610 mm nutzbar)
Art. #		 820mm Tiefe
(760 mm nutzbar)
Art. #		 nutzbare
Höhe		 Tragfähig-
keit		 Gesamt-
Höhe
DWR-10-17 DWR-10-22 –  – 445 mm
(10 HE)		 90 kg 620 mm
DWR-12-17 DWR-12-22 DWR-12-26 DWR-12-32 530 mm
(12 HE)		 90 kg 710 mm
DWR-16-17 DWR-16-22 – – 710 mm
(16 HE)		 90 kg 890 mm
DWR-18-17 DWR-18-22 DWR-18-26 DWR-18-32 800 mm
(18 HE)		 113 kg 980 mm
DWR-21-17 DWR-21-22 – – 930 mm
(21 HE)		 113 kg 1100 mm
DWR-24-17 DWR-24-22 DWR-24-26 DWR-24-32 1070 mm
(24 HE)		 140 kg 1245 mm
DWR-35-17 DWR-35-22 DWR-35-26 – 1560 mm
(35 HE)		 140 kg 1730 mm



Unterlagen

 tech. Zeichnung  Ausschreibungstext

Zubehör

Fronttüren
Fronttür PG Fronttür
Fronttür geschlossen Plexiglas-
Fronttür		 belüftete Fronttür
mit Standard-Perforation		 belüftete Fronttür
mit Perforation		 passend für
Art. #
FD-10 PFD-10 VFD-10 LVFD-10 DWR-10-17/ -22
FD-12 PFD-12 VFD-12 LVFD-12 DWR-12-17/ -22/ -26/ -32
FD-16 PFD-16 VFD-16 LVFD-16 DWR-16-17/ -22
FD-18 PFD-18 VFD-18 LVFD-18 DWR-18-17/ -22/ -26/ -32
FD-21 PFD-21 VFD-21 LVFD-21 DWR-21-17/ -22
FD-24 PFD-24 VFD-24 LVFD-24 DWR-24-17/ -22/ -26/ -32
FD-35 PFD-35 VFD-35 LVFD-35 DWR-35-17/ -22/ -26



2 zusätzliche Winkelprofile mit Gewinde
Winkelprofil
Art. #		 passend für
Art. #
DWR-RR10 DWR-10-17/ -22
DWR-RR12 DWR-12-17/ -22/ -26
DWR-RR16 DWR-16-17/ -22
DWR-RR18 DWR-18-17/ -22/ -26
DWR-RR21 DWR-21-17/ -22
DWR-RR24 DWR-24-17/ -22/ -26
DWR-RR35 DWR-35-22/ -26



DWR-Serie

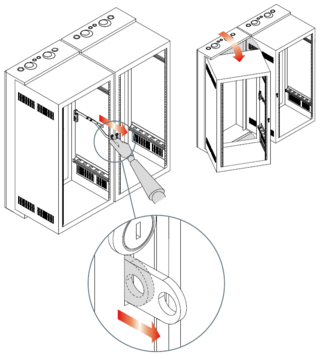

Innenliegende Verriegelung


Diese Verriegelung ersetzt das seitliche
Schloss, das das Rack mit dem Wandrahmen
verbindet. Dadurch können
DWR-Schränke direkt aneinander
oder in einer Ecke montiert werden.
Die Entriegelung des Racks erfolgt
bequem von der Vorderseite und spart
wertvollen Platz bei der Installation.
Unterschiedliche Schlüssel für die Verriegelung
und die optionale Fronttür
sichern den kontrollierten Zugang für
Bedienung und Wartung.
Nur von Middle Atlantic Products!
Art. #: DWRSR-ZL
